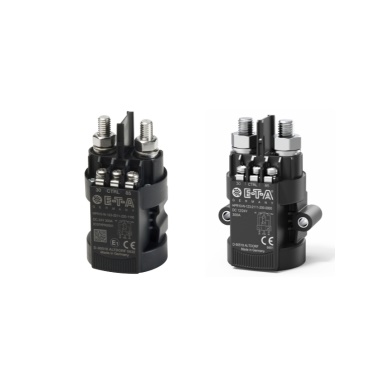

HPR10混合型大功率继电器

易福门 MTS 施迈赛霍尼韦尔自有品牌 ITT 希控 ETA 其他品牌

HPR10是E-T-A大电流功率继电器中的一款。该混合版本既具有电磁继电器的功能，并且附加了主动电子控制单元以处理信号及状态。提供了功率继电器功能性及触发方式的丰富选择。

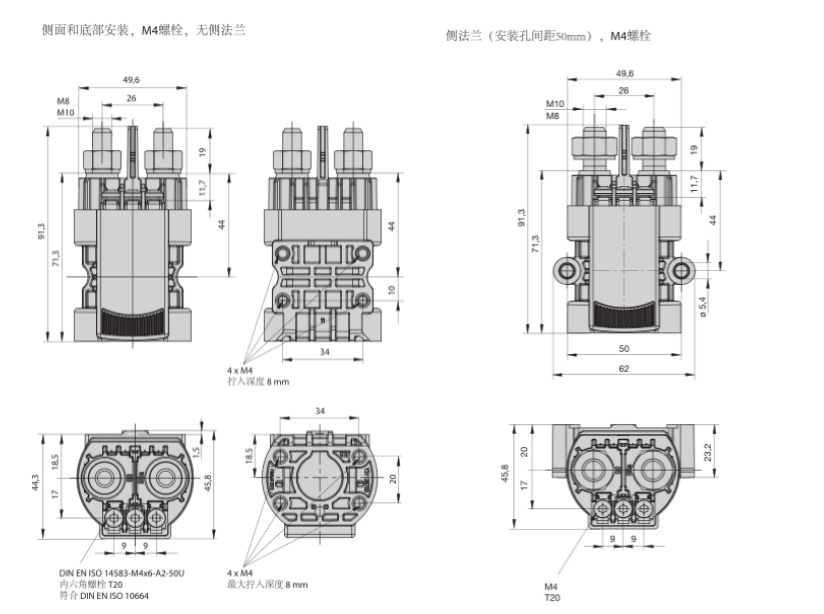

特性与应用范围技术参数结构图

防水及防尘

侧边安装和底盘安装

重量轻

寿命长

大电流持续带载

极低的电流消耗和功率损失

工作温度范围大

续流二极管可选

主回路端子间有隔障片

品名	HPR10混合型大功率继电器
控制回路
工作电压	9 ... 16 V DC / 16 … 32 V DC
静电回路	< 0.4 mA
控制电流	2 ... 8 mA 2 ... 5 mA
负载回路
额定电压	U_N 12 V DC, 24 V DC
持续电流	I_N 100 A, 200 A, 300 A
过载	20 s 2 × I_N；1 s 8 × I_N
触电电压降	max. 150 mV (初始值)；max. 175 mV (典型寿命后)
通用
典型寿命	机械 > 100,000 次通断
阻止负载	> 50,000 次通断 (300 A)
介电强度	1050 V / 1 min ISO 16750-2, Code F
绝缘电阻	> 100 MΩ (初始值) ISO 16750-2, Code F
温度范围	40 … +85° C
防护等级	外壳，IP6K9K 参照 ISO 20653；端子处： IP00 参照 ISO 20653
振动	57.9 m/s 2 参照 ISO 16750-3 chapter 4.1.2.7
冲击	500 m/s 2 : ON 状态；300 m/s 2 : OFF 状态参照 ISO 16750-3, chapter 4.2.2
耐化学性	参照ISO 16750-5：油，燃油，液压油，酒精，尿素，灭火剂，蓄电池酸液，盐雾，清洁剂，润滑油脂，冷清洁剂
腐蚀	5 % 盐雾试验，参照ISO 16750-4,chapter 5.5 code H
湿度	85 % 相对湿度，参照ISO 16750-4,chapter 5.7 code H
阻燃	符合ECE-R 118 02 app. 6.7
尺寸	宽 x 高 x 深（不含端子或法兰）：单极，双稳态 49.6 (62) × 91.3 × 45.8 [mm]
单极质量	≤ 290 g
材质
外壳	PA66
接线柱	合金铜
电控	PCB
主触点	紫铜
航空密封树脂	（带弹性）
